注意：初代 86/BRZ 2017 款之前车型的部分数据和 2017 款之后的不太一样，比如排气歧管的螺栓扭矩、油压测量标准等。

• [维修手册] - 斯巴鲁 BRZ 2014 款（需要 ActiveX 控件支持，用 Windows 的 IE 浏览器打开）(提取码 dsq9)
• [维修手册] - 斯巴鲁 BRZ 2020 款
• [维修手册] - 斯巴鲁 BRZ 2022 款（网友 Jack123 提供）
• [维修手册] - 斯巴鲁 XV & Impreza 2020 款（网友 Mr Z 提供）
• [维修手册] - 斯巴鲁翼豹 STI 2011 B款（网友 terryhu 提供）
• [维修手册] - 丰田 C-HR / IZOA 2018 款（老吴提供）（进入后点击"服务信息"。如果打开失败请刷新）
• [维修手册] - Acura: 2004: TSX L4-2.4L（网友何何何提供）
• [维修手册] - Acura RSX (02-03) Service Manual（网友何何何提供）
• [维修手册] - 帕萨特 2019
• [车身维修手册] - 丰田 GT86（车身毫米级矫正，英文版，但图容易看）
• [使用说明书] - 斯巴鲁 BRZ 2023 款(提取码 wayf)
• [使用说明书] - 斯巴鲁 BRZ 2022 款(提取码 bfwq)
• [使用说明书] - 斯巴鲁 BRZ 2020 款(提取码 415u)
• [使用说明书] - 斯巴鲁 BRZ 2017 款(提取码 u2ka)
• [使用说明书] - 斯巴鲁 BRZ 2015 款(提取码 dm5n)
• [使用说明书] - 丰田 86 2103 款(提取码 u24n)
• [使用说明书] - 斯巴鲁 BRZ 2022 款
• [使用说明书] - 斯巴鲁 BRZ 2023 款
• [使用说明书] - 英文版 2017 款 BRZ
• [使用说明书] - 日文版 2017 款 BRZ
• [使用说明书] - 帕萨特 2019
• [保养手册] - 帕萨特 2019
• alcantara 官方保养说明（中文版在 48 页）

2013 ~ 2020 款 86/BRZ 原厂件/改装件型号及数据

• 火花塞：扭矩 17 Nm

  电装：ZXE27HBR8, 原厂零件号，斯巴鲁：22401AA801，丰田：SU003-04931

  0.55 mm 铱铂金尖端
  螺纹直径 12 mm
  六角对边 14 mm
  螺纹长度 26.5 mm
  热值 Denso 27, NGK 9, BOSCH 3, CHAMPION 4,59
  三重接地电极
  10K欧姆电阻
  点火间隙 0.8 mm

  电装 Iridium Tough 系列：VXEBH27

  0.4 mm 铱铂金尖端
  螺纹直径 12 mm
  六角对边 14 mm
  螺纹长度 26.5 mm
  热值 Denso 27, NGK 9, BOSCH 3, CHAMPION 4,59
  三重接地电极
  5K欧姆电阻
  点火间隙 0.8 mm


• 机滤：原厂 Subaru 15208AA130, Toyota (DENSO) 90915-YZZS1, 90915-YZZS2
  外径: 83.86 mm
  长度: 75.7 mm
  螺纹: M20 x 1.5, Roll-formed
  旁通阀压力: 23 psi / 1.6bar
  止回阀材质: 丁腈橡胶
  滤芯材质: 纸
  滤芯面积: 608 cm2
  进油孔: 7 mm x 5 孔. 192.4 mm2.
  重 293 g

  美孚 M1-104A：
  旁通阀压力: 12 ~ 15 psi

  紫皇冠 10-2808
  旁通阀压力: 未知，通用型号，类似美孚，估计不会太合适。

  Wix 57830：

  外径: 76 mm
  长度: 84 mm
  滤芯材质: 增强纤维素
  旁通阀压力: 22 psi / 1.52 bar
  标称微米等级: 35

  Wix 57055：

  外径: 65 mm
  长度: 86 mm
  滤芯材质: 增强纤维素
  旁通阀压力: 27 psi / 1.86 bar
  标称微米等级: 15

  Wix 57055XP 适用

  滤芯材质: 全合成，其它同上。

  曼牌 W6019
  旁通阀压力: 29 psi / 2 bar


• 空滤：17801-22020（原厂）, 17801-0D050, DENSO 260331-0040（电装官方旗舰店有售，渠道相对靠谱，便宜），曼牌C2620（比较贵）
• 油底壳螺栓扭矩：41.7 Nm，原厂 28.2 g
• 点火线圈扭矩：8.5 Nm
• 原厂轮圈：16 * 6.5J, ET48, 5 * 100, M12 * 1.25, 56.1, 螺母扭矩 120 Nm, 重 7.2 kg
• 原厂雨刷：三段式，U 型接口，胶条长 22 寸 + 20 寸, 宽 8 mm
• 原厂轮胎：Yokohama E70J 205/55R16, 重 8.9 kg.
  同规格马牌 MC6：8.5 kg.
  同规格米其林 PS4：9.82 kg
  同规格 Yokohama AD08R：9.4 kg
  同规格 Yokohama A052：9.9 kg

• 机油压力测量标准：80 摄氏度，怠速不低于 0.5 bar，6000 转不低于 3.5 bar（这里 2020 款手册原文写的是 350 kPa，也就是 3.5 bar, 2014 款手册写的是 500 kPa）
  标准测量位置：
  详见维修手册：润滑 -> 润滑系统 -> 功能检查
• 差速器：加油、放油口螺栓扭矩均为 49 Nm
• 变速箱：加油、放油口螺栓扭矩均为 37 Nm
• 刹车片：Endless MX72 厚度（含背板），前片 16.5 mm 后片 14 mm. 原厂未测量。
  产品编号 EP386418，兼容 EP386472（消音片装不了）。
  背板编号后缀 DF，乐天售价前后整套 1870 左右。

• 刹车盘：前 6.05 kg, 直径 277, 节圆直径 100, 中心孔径 58.1.
  后 5 kg, 直径 285.5, 节圆直径 100, 中心孔径 58.
• 刹车油：FMVSS 116 Dot3, Dot4 刹车油。整个制动系统需要的制动液量约为 500 mL.
  更换时按右前→左前→左后→右后的顺序进行排气。
  导向销螺栓扭矩：26 Nm.
• 前后卡钳排气口外径：6.1 mm
• 原厂 Sachs 减震：不含弹簧，前 3.5 kg x 2, 后 1.5 kg x 2. 总重 10kg.
• 原厂前减震支持胶套（塔顶胶）：1 kg / 个.
• 手动变速箱换挡弹簧螺丝：长弹簧 24.5 Nm, 短弹簧 39.2 Nm.
• 原厂电瓶：
  品牌 松下（Panasonic）
  型号 55D23L
  CCA 390 A, 48 Ah, 20HR
  重量 13.5 kg
  非免维护
• 手动变速箱油：2.2 L
  MG Gear Oil special II 或
  API GL-3 或 GL-4 且粘度为 75W-90
• 差速器油：1.15 L
  建议：Differential Gear Oil LX（限滑差速器），Differential Gear Oil LT （开放式差速器）
  备选：API GL-5 75W-85, 75W-90
• 空调压力标准值:
  2000 rpm, 气温 30 ~ 35 摄氏度时测量。温度最低、风速最大、车门打开。
  0.13 至 0.20 MPa (1.3 至 2.0 kgf/cm2) (18.85 psi ~ 29 psi) (低压侧)
  1.47 至 1.67 MPa (15 至 17 kgf/cm2) (213.2 psi ~ 242.21 psi) (高压侧)
• 空调压力诊断参考表格.png 以及 十一磅小老虎的视频.bilibili
• 空调压缩机油：电装(DENSO) ND-OIL8, 等效于其它品牌的 PAG 46, 以及本田用的三电(SANDEN) SP-10. PAG 后面的数字代表 40 摄氏度时的粘度，数字越大粘度越高。
• 座椅：主驾 20 kg, 副驾 18 kg.
• Type-RS 尾翼重量：3.28 kg
• 原厂车门（不含内饰、喇叭、车窗升降机、导轨、玻璃等任何附件）：19.5 kg
• 原厂机盖：7.2 kg
• 原厂排气歧管：9.5 kg，HKS 等长 8.2 kg
• 原厂挡把：197.5 g

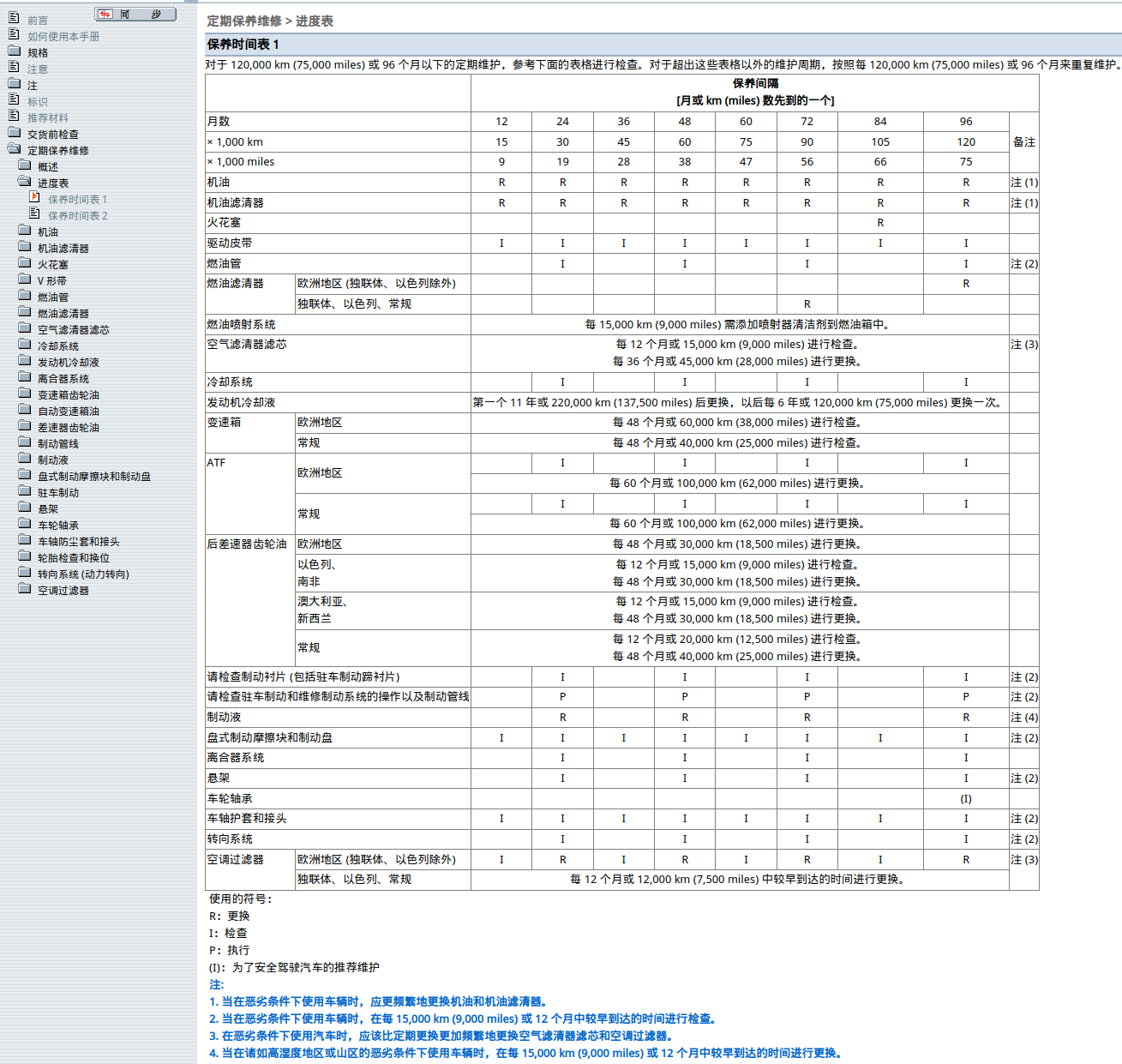

保养周期表
